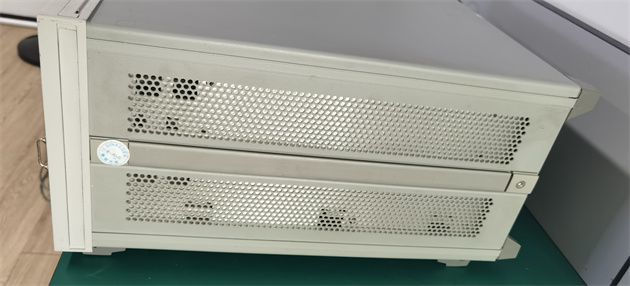

Keysight 8722ES矢量网络分析仪可进行全面的射频和微波元件评测。Keysight 8722ES包括集成的合成源、测试装置和调谐接收机。内置的S-参数测试装置提供正向和反向的全范围幅度和相位测量。内部矢量精度增强技术包括全二端口、适配器移除和可选的TRL校准。

50MHz-40GHz*频率范围：50MHz到13.5,20或40GHz
提供传输/反射或S参数测试装置备选品
快的测量速度和数据传送速率
同时显示多达4个参数
达105db动态范围
可选用时域,频率偏移和高功率测量

技术指标摘要
型号 8719ET 8720ET 8722ET
8719ES 8720ES 8722ES
频率 50MHz 50MHz 50MHz
频率 13.5GHz 20GHz 40GHz
频率分辨率 1Hz 1Hz 1Hz
频率精度 10ppm 10ppm 10ppm
信号源功率
ET型 +10dBm +10dBm 0dBm lt;20GHz；-5dBm,20~40GHz
ES型 +5dBm +5dBm -5dBm lt;20GHz；-10dBm,20~40GHz
带选件007的ES型 +10dBm +10dBm 0dB lt;20GHz；-5dBm,20~40GHz
小信号源功能率：
ET型（标准） -10dBm -10dBm -15dBm
带选件004的ET型 -65dBm -65dBm -70dBm
ES型（标准） -70dBm -70dBm -75dBm
带选件007的ES型 -65dBm -65dBm -70dBm
功率分辨率 0.01dB 0.01dB 0.01dB
功率平坦度 ±2dB ±2dB ±3dB
功率扫描范围 20dB 20dB 15dB,20GHz以下；10dB,20~40GHz
系统动态范围 gt;2GHz） 84~97dB(ET)
ET型 104dB 104dB 80~93dB(ES)
ES型 100dB 100dB 85~98dB
带选件007的ES型 105dB 105dB 2.4mm
测试端口连接器 3.5mm(阳) 3.5mm
