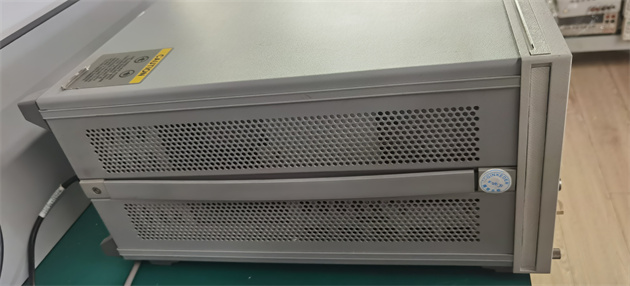

安捷伦 8722ES矢量网络分析仪可进行的射频和微波元件评测。Keysight 8722ES包括集成的合成源、测试装置和调谐接收机。内置的S-参数测试装置提供正向和反向的全范围幅度和相位测量。内部矢量精度增强技术包括全二端口、适配器移除和可选的TRL校准。

技术指标摘要

型号 8719ET 8720ET 8722ET

8719ES 8720ES 8722ES

频率 50MHz 50MHz 50MHz

频率 13.5GHz 20GHz 40GHz

频率分辨率 1Hz 1Hz 1Hz

频率精度 10ppm 10ppm 10ppm

信号源功率

ET型 +10dBm +10dBm 0dBm lt;20GHz；-5dBm,20~40GHz

ES型 +5dBm +5dBm -5dBm lt;20GHz；-10dBm,20~40GHz

带选件007的ES型 +10dBm +10dBm 0dB lt;20GHz；-5dBm,20~40GHz

小信号源功能率：

ET型（标准） -10dBm -10dBm -15dBm

带选件004的ET型 -65dBm -65dBm -70dBm

ES型（标准） -70dBm -70dBm -75dBm

带选件007的ES型 -65dBm -65dBm -70dBm

功率分辨率 0.01dB 0.01dB 0.01dB

功率平坦度 ±2dB ±2dB ±3dB

功率扫描范围 20dB 20dB 15dB,20GHz以下；10dB,20~40GHz

系统动态范围 gt;2GHz） 84~97dB(ET)

ET型 104dB 104dB 80~93dB(ES)

ES型 100dB 100dB 85~98dB

带选件007的ES型 105dB 105dB 2.4mm

测试端口连接器 3.5mm(阳) 3.5mm
