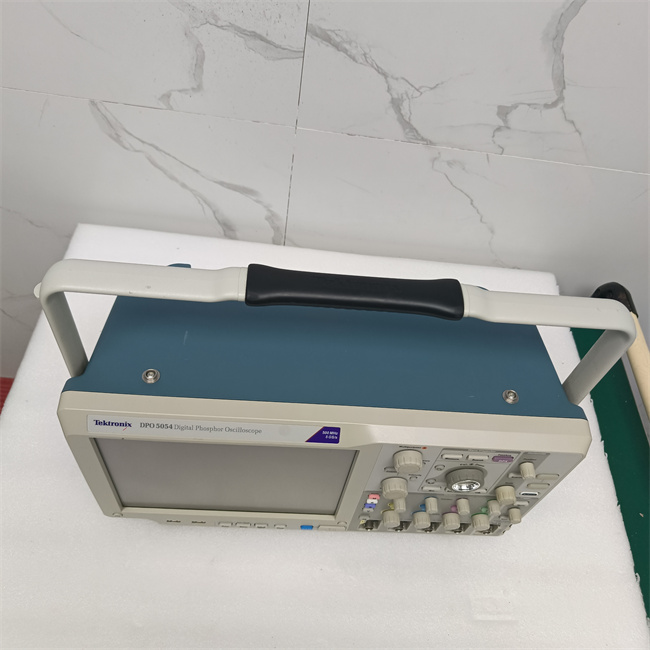

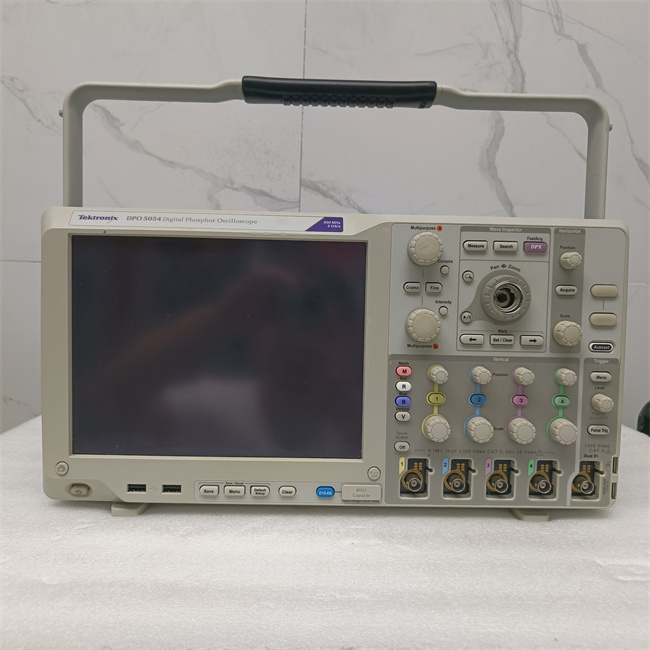

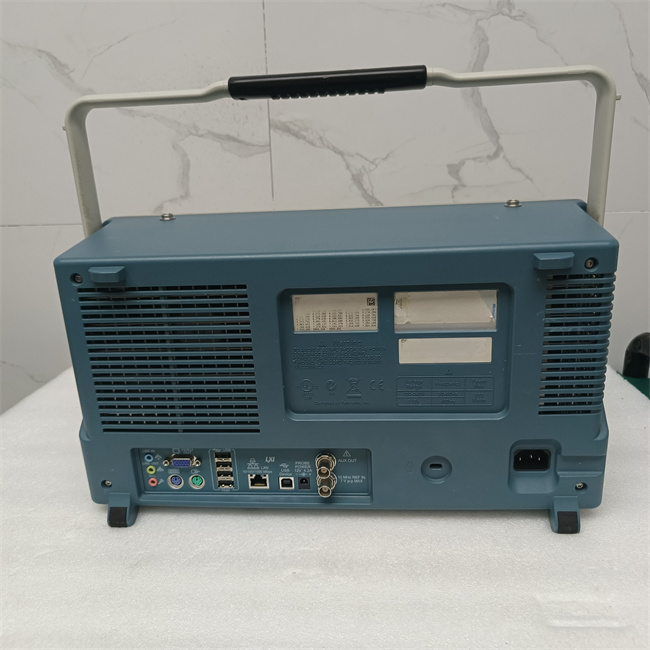

泰克DPO5054信号采集性能和分析功能，泰克MSO/DPO5000B系列示波器提供高达 2 GHz 的带宽和 10 GS/s 采样率，有很强的分析能力和数学运算功能。

型号         带宽 采样率     记录长度          模拟通道     数字通道数

DPO5034B 350 MHz 5 GS/s     25M 点 - 125M 点 4         -

DPO5054B 500 MHz 5 GS/s     25M 点 - 125M 点 4         -

MSO5034B 350 MHz 5 GS/s     25M 点 - 125M 点 4        16

MSO5054B 500 MHz 5 GS/s     25M 点 - 125M 点 4        16

DPO5104B 1 GHz 5 GS/s-10 GS/s 25M 点 - 125M点 4        -

性能指标：

FastAcq? 采集技术，>250,000 wfm/s 的zui大波形捕获速率

FastFrame? 分段存储器采集模式，段数高达 290,000 个，>310,000 波形/秒的捕获速率

标配 10 MΩ 无源电压探头，提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽

使用 HiRes 采样时垂直分辨率 >11 位

用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低频测量精度

2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号

一条或两条通道上高达 10 GS/s 的实时采样率，所有通道上高达 5 GS/s 的采样率

MultiView zoom? 高达 250 M 点记录长度

垂直系统模拟通道

输入耦合

AC、DC

输入电阻

1 MΩ ±1%、50 Ω ±1%

输入灵敏度范围

1 MΩ： 1 mV/div - 10 V/div

50 Ω: 1 mV/div - 1 V/div

垂直分辨率

8 位（高分辨率时 >11 位）

zui/大输入电压，1 MΩ

300 VRMSCAT II，峰值 ≤ ±425 V

对 <100 mV/div，在 100 kHz 以上时额定值以 20 dB/decade 下降到 1 MHz 时的30 VRMS，在 1 MHz 以上时，额定值以 10 dB/decade 下降

对 ≥100 mV/div，在 3 MHz 以上时额定值以 20 dB/decade 下降到 30 MHz 时的 30 VRMS，在 30 MHz 以上时以 10 dB/decade 下降

zui/大输入电压，50 Ω

5 VRMS，峰值小于 ≤ ±20 V

位置范围

±5 格

任意两条通道之间的延迟（典型值）

≤100 ps（50 Ω，DC 耦合，10 mV/div 及以上时相等的 V/div）

偏置范围

1 mV/div - 50 mV/div

1 MΩ： ±1 V

50 Ω: ±1 V

50.5 mV/div - 99.5 mV/div

1 MΩ： ±0.5 V

50 Ω: ±0.5 V

100 mV/div - 500 mV/div

1 MΩ： ±10 V

50 Ω: ±10 V

505 mV/div - 995 mV/div

1 MΩ： ±5 V

50 Ω: ±5 V

1 V/div - 5 V/div

1 MΩ： ±100 V

50 Ω: ±5 V

5.05 V/div - 10 V/div

1 MΩ： ±50 V

50 Ω: 不适用

偏置精度

±(0.005 × |偏置 – 位置| + DC 均衡)

注： 位置和常数偏置项必须乘以相应的 Volts/div 项，转换成伏特

通道到通道隔离度（任何两条垂直标度相等的通道）（典型值）

在 ≤100 MHz 时 ≥ 100:1，>100 MHz 到额定带宽时 ≥ 30:1
