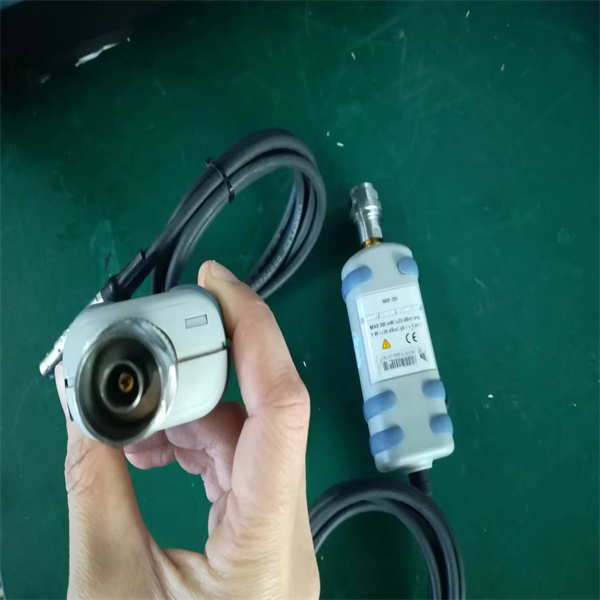

NRP-Z81是罗德与施瓦茨的一款功率探头，主要使用于雷达应用。在研究、开发、或安装维护中，需要测量脉冲特性和输出功率。

在雷达系统和雷达组件中也需要相似的测量。因为最大视频带宽为 30 MHz，上升/下降时间小于 13 ns，该探头可以测量 50 ns 宽度的脉冲。自动确定关键脉冲参数，以简化测量并防止操作失误。针对重复信号的高分辨率模式可提高采样率，进而显示信号放大部分。

可拆卸电绩，实现灵活操作：

功率传感器带有各种可拆卸电缆，用于连接到各种显示单元。传感器端设有螺钉连接，以防止电缆意外松动。

NRP-Z8x功率探头主要特点：

卓越的动态范围和精度

高分辨率模式

最高的测量速度

自动脉冲分析

统计分析

测量范围：-60 dBm 至 +20 dBm（1 nW 至 100 mW）

频率范围：50 MHz 至 18 GHz（50 MHz 至 500 MHz，视频带宽降低）

R&S®NRP-Z81，N 型连接器：50 MHz 至 18 GHz

连接器类型：N (m)

分析脉冲和调制信号：

NRP-Z8x宽带功率探头可用于分析脉冲和/或调制信号。该探头具有 80 Msample/s 的高采样率，能够以 12.5 ns 的时间分辨率重构雷达脉冲的功率包络。探头具有自动脉冲分析功能，能够自动测量15项重要的脉冲参数，进而显著简化并加快测试。

统计分析：

R&SONRP-Z8x 宽带功率探头允许对类噪声信号进行幅度分布的统计分析.

以确定关键参数，例如峰值包络功率、平均功率和峰均功率比。R&SONRP-Z8x 宽带功率探头在全视频带宽 下测量 CCDF、CDF 或 PDF讲行一百万次采样的时间小于 25 ms。

自动脉冲分析：

自动脉冲分析支持用户测量重要的脉冲参数，无需使用标记进行复杂的测量。脉冲波形的变动会立即反映在测量结果中。

高分辨率模式：

实现最高100ps的时间分辨率

一些应用需要显示信号放大部分，例如脉冲上升沿。迹线模式下的图形

显示具有 12.5 ns 的分辨率，为了提升显示效果，需要高密度的采样点。重复信号的等效时间采样可以实现 100 ps 的时间分辨率
