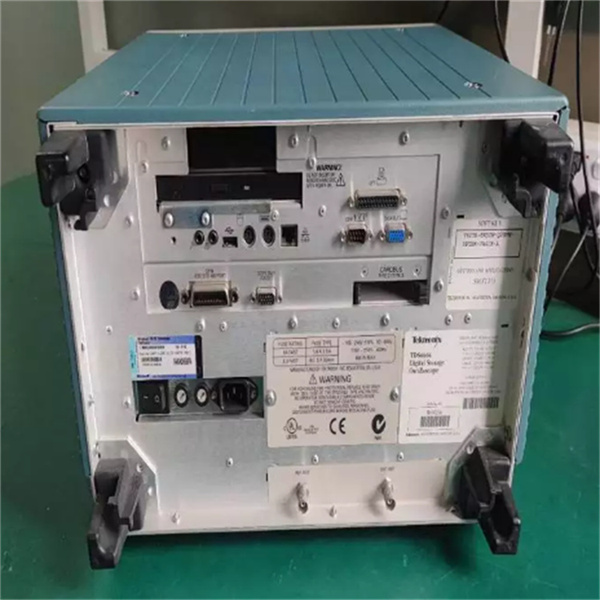

高模拟带宽数字存储示波器（TDS6604）垂直通道输入阻抗只有50Ω档位，不具备1MΩ输入阻抗，无法直接进行高阻测试。为此，本文采用AD8009运放设计了一种有源1MΩ/50Ω阻抗匹配电路，实现了在此示波器上同时观测微波信号（低阻匹配）和数字信号（高阻匹配），解决了强电磁脉冲效应实验中高、低频混合信号同步记录问题，充分发挥了现有高速数字存储示波器信号测试功能，节省了示波器专用高阻探头购置开支。经测试，所设计的阻抗匹配器带宽为DC-200MHz，外形尺寸48mm×40mm×12mm
